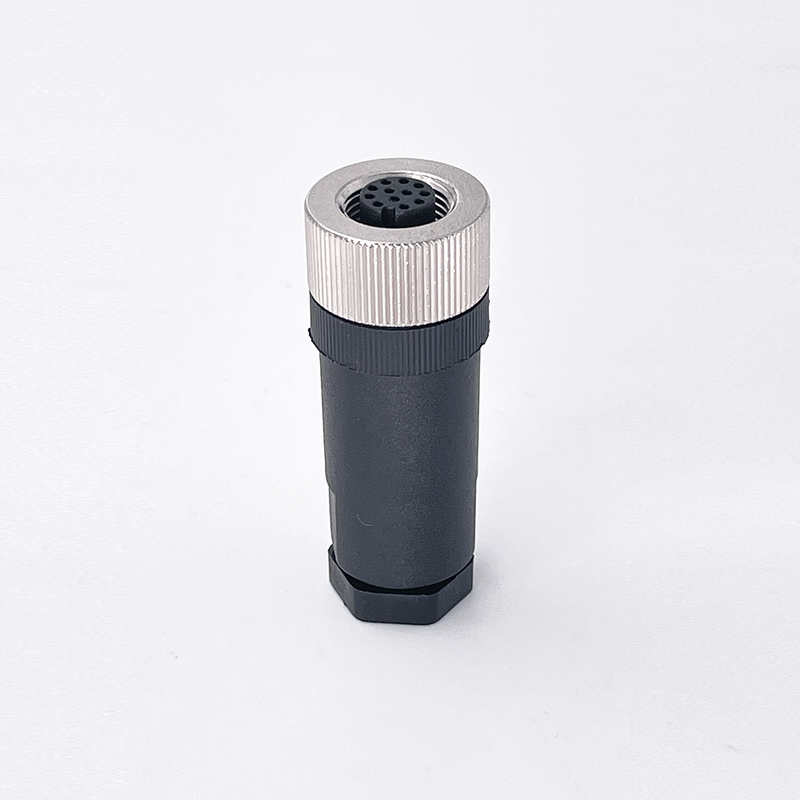

M12 A-kodiert 12-poliger Stecker, gerade | IP67 PG7 PG9 IEC 61076-2-101

Markenbezeichnung:	KRONZ
Modellnummer:	H1212F-7/H1212F-9
Mindestbestellmenge:	10 Stück
Preis:	Verhandlungsfähig
Verpackungsdetails:	Papierschachtelverpackung
Zahlungsbedingungen:	T/T, Western Union

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

Guangdong, China

Zertifizierung:

Dokument:

Produktbroschüre PDF

Kabeldurchmesserbereich:

3 mm bis 6 mm

Eingangsspannung:

24 VDC (±25 %)

Verbindungsstück-Nuss:

Legierung, Messing, Schnickle

Isolationswiderstand:

≥100 MΩ

Kontaktflächematerial:

mit einer Breite von mehr als 20 mm

Kabelmeter:

PVC

Versorgungsmaterial-Fähigkeit:

100.000 Stück pro Monat

Hervorheben:

M12 A-kodierter 12-poliger Stecker

IP67 wasserdichtes M12-Anschluss

M12-Stecker mit PG7 PG9

Produktbeschreibung

M12 A-Codierte 12-Pin-Frauen-Feldverbindung mit IP67-Schutz und 90°-Winkeldesign

Die M12 A-Codierte 12-Pin-Männliche Felddrahtverbindung, Straight (B-Serie) ist ein hochdichtes industrielles Kreislaufanschluss, das für die Kabel-Endung vor Ort mit Dual-Kabeldrüsen-Kompatibilität entwickelt wurde.Hergestellt nach IEC 61076-2-101, bietet dieser Geradeanschluss einen Umweltschutz von IP67 mit einer Kapazität von 12 Stiften und unterstützt sowohl die Kabelzüge PG7 (46 mm) als auch PG9 (68 mm).maximale Flexibilität für verschiedene Kabeltypen ohne Adapterbefestigung.

Wesentliche Merkmale

IP67 Umweltschutz:Vollständig staubdicht und wasserdicht. Widerstandsfähig bei Eintauchen in 1 Meter Wasser für 30 Minuten. FPM/FKM-Elastomerdichtungen widerstehen Öl, Kühlmittel und chemische Exposition für eine langfristige Dichtung.
Optionen für Doppelkabeldrüsen (PG7 / PG9):Erhältlich in den Versionen PG7 (46 mm) und PG9 (68 mm), mit einer breiten Palette von Industriekabeldurchmessern von dünnen Sensorkabeln bis zu abgeschirmten Mehrleiterschnüren.
12-Pin-Konfiguration mit hoher Dichte:12 unabhängige Schaltungen in einem einzigen M12-Anschluss. Unterstützt Multi-Sensor-Arrays, Signalverteilung und komplexe I/O-Verkabelung, während die Anzahl der Anschlüsse und der Platzspanne reduziert werden.
mit einer Breite von mehr als 20 mm,Messingkontakte mit Goldbeschichtung bieten einen Kontaktwiderstand von ≤ 5mΩ und einen Isolationswiderstand von ≥ 100MΩ und sorgen für eine stabile Signalintegrität in geräuschempfindlichen Industrieumgebungen.
PBT/PA-Klammer aus Kunststoff:Leichtes PBT/PA schwarzes Kunststoffgehäuse mit ausgezeichneter chemischer Beständigkeit und Dimensionsstabilität.
Feldwireless Schraubendurchgang ohne Krempwerkzeuge, Streifen, Einfügen, Ziehen ✓ Vollständiges Verkabeln vor Ort in weniger als 10 Minuten

Technische Spezifikation

Anwendbare Norm	IEC 61076-2-101
Typ des Steckers	M12 A-Codiertes Männchen, Feldwireless, gerade (B-Serie)
Anzahl der Nadeln	12
Größe der Schleife	M21*1
Gesamtlänge	~ 60 mm
Außendurchmesser	Ø 20,2 mm
Verbindungsnut-Material	Legierung/Stahl-Zink, Nickelplattiert
Kontaktmaterial	Vergoldetes Messing
Material für das Gehäuse der Klemmbasis	PBT / PA (Polybutylenterephthalat / Polyamid), Schwarz
Versiegelungsmaterial	FPM / FKM (Fluorelastomer)
Nennstrom	1.5A
Nennspannung	30 V
Widerstand gegen Isolierung	≥ 100 MΩ
Kontaktwiderstand	≤ 5 mΩ
Betriebstemperatur	-25°C bis +85°C
Mechanisches Leben	> 100 Paarungszyklen
IP-Bewertung	IP67
Coding	Mit A-Code
Art der Kündigung	Schraubverbindung
Kabel-Ausgangsdurchmesser	4×6mm (PG7) / 6×8mm (PG9)

Abmessungen

Garnstandard: M21*1
Gesamtlänge: ~ 60 mm
Außendurchmesser: Ø 20,2 mm
Ausgang des Kabels: 4×6mm (PG7) / 6×8mm (PG9)
Ausrichtung: gerade (0°)
Kompatibilität: Alle weiblichen 12-Pin-Anschlüsse mit M12-A-Codierung

Anwendungen

Multi-Sensor Junctions: Aggregation von Signalen von mehreren Sensoren an einem einzigen Anschlusspunkt
Dichte I/O-Verteilung: Verbindung von Sensor-Arrays mit hoher Kanalzahl in der Prozessautomation
Signalverteilungsplatten: Mehrkreisbrechpunkte für Steuersignale
Robotik und Bewegungssysteme: Rückkopplungsverkabelung für mehrsachsige Motorsteuerungen und Servoantriebe
Fördersysteme: zentralisierte Sensorkabel für Messung und Erfassung
HVAC und Gebäudeautomation: Mehrzonen-Thermostat und Dämpfersteuerungsanbindungen
Landwirtschaftsmaschinen: Sensoren für Bodenfeuchtigkeit, Temperatur und GPS-Anleitung
Wasser- und Abwasseraufbereitung: IP67-Mehrkanalverbindungen für Höchststandssensoren und -sonden
Nahrungsmittel- und Getränkeverarbeitung: Anlagen mit Waschgeschwindigkeit, für die ein IP67-Schutz erforderlich ist
Materialbehandlung: AGV-Signalverbindungen und Sensornetze für Fördermaschinen

PG7 vs. PG9: Wie wähle ich die richtige Kabeldrüse?

Faktor	PG7 (46 mm)	PG9 (68 mm)
Außendurchmesser des Kabels	4 ̊6 mm	6 ̊8 mm
Typische Kabeltypen	Feine Sensorkabel, Instrumentenkabel, kleine Mehrleitungskabel	Schwerere Sensorkabel, abgeschirmte Kabel, größere Mehrleitungskabel
Versiegelungsgriff	Optimiert für kleinere Durchmesserkabel	Optimiert für Kabel mit größerem Durchmesser
Biegeradius	Kleinerer Biegeradius, engere Routing	Größerer Biegeradius, größere Kabelflexibilität
Gemeinsame Anwendungen	Proximitätssensoren, kleine Signalkabel	Schirmkabel für Encoder und Kabel für mehrere Instrumentenpaare

Wichtig:Die Verwendung der falschen Drüsegröße beeinträchtigt die IP67-Bewertung. Eine PG7-Drüse mit einem 8mm-Kabel wird nicht ordnungsgemäß versiegeln, und eine PG9-Drüse mit einem 4mm-Kabel wird das Kabel nicht fest greifen.Messen Sie immer den Außendurchmesser Ihres Kabels (einschließlich der Jacke), bevor Sie wählen.

Installationsleitfaden

Bereiten Sie das Kabel vor:Ziehen Sie die Außenhülle ab, um 12 einzelne Leiter zu enthüllen, und stellen Sie sicher, dass der Gesamtkabeldurchmesser der Drüsengröße entspricht.
Die Komponenten verschleiern:Das Kabel wird durch die Kupplungsmutter, den Kabeldrüsen-Einsatz und den FPM-Siegelring in der richtigen Reihenfolge geleitet.
Schließen Sie die Kabel ab:Einfügen Sie jeden der 12 Leiter in den dafür vorgesehenen männlichen Stift.
Montieren Sie das Gehäuse:Schieben Sie das männliche Steckergehäuse über die beendeten Kontakte und richten Sie die A-Codierte Tastenbohrung aus.
Versiegelung und Verschärfung:Die Kupplungsmutter an den Gehäusefaden M21*1 schnallen und mit der Hand festziehen, bis die FPM-Dichtung gleichmäßig komprimiert ist.
Überprüfen Sie:Überprüfen Sie, ob alle 12 Stifte sitzen, das Gehäuse ist vollständig verschraubt, und das Kabel kann nicht herausgezogen werden.

Häufig gestellte Fragen

Wie hoch ist der Nennstrom und die Nennspannung für den 12-Stift-M12-Rechteck (B-Serie)?

Der 12-Pin-M12 A-Codierte gerade männliche Steckverbinder der B-Serie ist bei 1,5 A pro Pin bei 30 V AC/DC ausgelegt.Die reduzierten Strom- und Spannungswerte im Vergleich zu niedrigeren Stiftzahlen sind auf die kleinere Kontaktgröße und den engeren Stiftstand zurückzuführen, der erforderlich ist, um 12 Stifte in das M12-Gehäuse zu passen.

Was ist der Unterschied zwischen PG7 und PG9 Kabelkrebs?

PG7 und PG9 beziehen sich auf den Standard für die Größe der Kabeldrüsen. PG7 akzeptiert Kabel mit einem Außendurchmesser von 4×6 mm, während PG9 Kabel mit einem Außendurchmesser von 6×8 mm akzeptiert.Wählen Sie eine Drüse, die dem Außendurchmesser Ihres Kabels entspricht, damit sie sich richtig versiegelt und die Belastung verringert.

Was bedeutet "B-Serie"?

Die Bezeichnung B-Serie kennzeichnet die spezifische Materialkombination dieser Produktlinie: Verbindungsmutter aus Stahl-Zinklegierung mit Nickelbeschichtung und PBT/PA-Plastik-Klemmgehäuse.Diese Kombination bietet ein Gleichgewicht der Korrosionsbeständigkeit, Leichtbau und chemische Beständigkeit.

Ist der männliche 12-Pin-Anschluss M12 mit weiblichen 8-Pin- oder 5-Pin-Anschlüssen kompatibel?

Nein, der 12-Pin-M12-A-Codierte männliche Stecker passt nur zu 12-Pin-A-Codierten weiblichen Steckern.M12-Anschlüsse mit unterschiedlicher Pinzahl haben unterschiedliche Schlüsselanordnungen und Pin-Arrangements.
