M12 A-Codierte 12-Pin-Frauen-Feldverbindung mit IP67-Schutz und 90°-Winkeldesign

Markenbezeichnung:	KRONZ
Modellnummer:	H1212FA-7/H1212FA-9
Mindestbestellmenge:	10 Stück
Preis:	Verhandlungsfähig
Verpackungsdetails:	Papierschachtelverpackung
Zahlungsbedingungen:	T/T, Western Union

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

Guangdong, China

Zertifizierung:

Dokument:

Produktbroschüre PDF

Anwendung:

Industrielle Automatisierung, Sensoren, Aktoren

Kontakte:

0.5m vorverkabelt

Nennstrom:

IP-Rate:

IP67

Anschlusskontakte:

Legierung, Messing, vergoldet

Auswahl des Pins:

12Pin

Steckereinsatz:

Plastik, PA, schwarz

Verriegelungsmechanismus:

Schraubensicherung

Betriebsspannung:

bis zu 250 V

Standard:

IEC 61076-2-104

Farbe des Drahtes:

1=BN,3=BU,4=BK

Kabellänge:

Maßgeschneidert

Kabel:

Abgeschirmt

Versorgungsmaterial-Fähigkeit:

100.000 Stück pro Monat

Hervorheben:

M12 A-Codierte weibliche Verbindung IP67

12-Stift-Feldverbindung mit 90°-Winkel

M12 weiblicher Steckverbinder mit IP67-Schutz

Produktbeschreibung

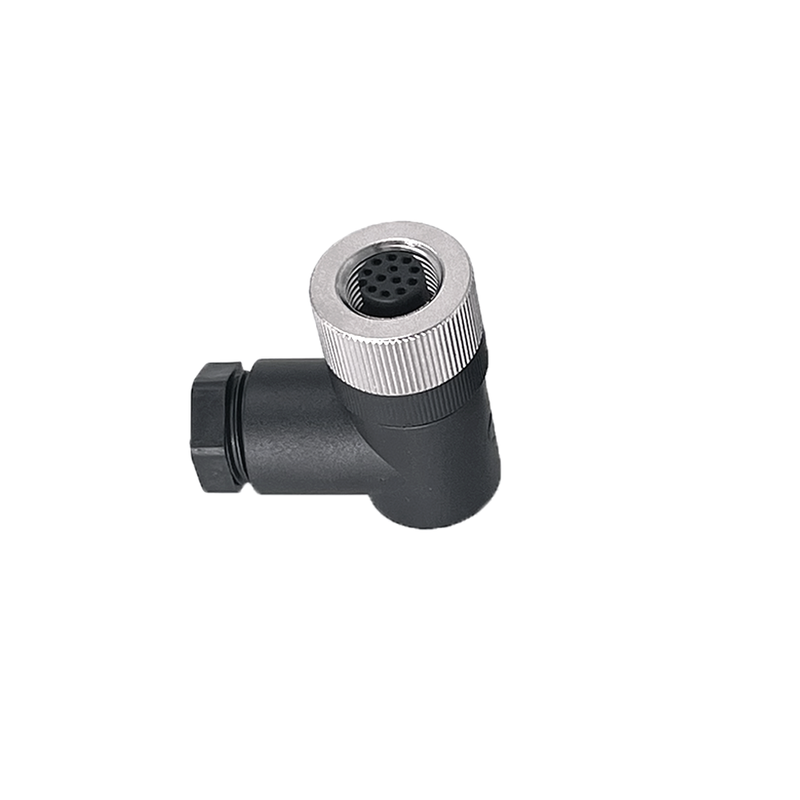

M12 A-kodierter 12-poliger, feldverdrahtbarer Buchsenstecker mit IP67-Schutz

Die M12 A-kodierte, 12-polige, feldverdrahtbare Buchsenmontage, gewinkelt (90°), ist ein industrieller Rundsteckverbinder im rechten Winkel, der für Anwendungen entwickelt wurde, bei denen die Kabelausgangsrichtung senkrecht zur Steckachse verlaufen muss – dies ermöglicht die Installation auf engstem Raum, hinter Schalttafeln und in dichten Verkabelungsumgebungen. Dieser nach IEC 61076-2-101 gefertigte Steckverbinder bietet IP67-Umweltschutz mit einer hochdichten 12-poligen Kapazität in einem kompakten Winkelgehäuse.

Die Gehäuse-Crimpbasis besteht aus einer Zinklegierung mit Nickelbeschichtung für überlegene Korrosionsbeständigkeit in rauen Umgebungen. Die Steckverbinder-Mutter besteht aus einer Legierung/Messing mit Nickelbeschichtung, und die Kontakte sind aus vergoldetem Messing für geringen Kontaktwiderstand (≤5mΩ) und zuverlässige Signalübertragung über mehr als 100 Steckzyklen. Die Schraubklemmenaufnahme nimmt Kabel mit einem Durchmesser von 4–6 mm (PG7) oder 6–8 mm (PG9) auf – keine Crimpzangen erforderlich. FPM/FKM (Fluorelastomer)-Dichtungen gewährleisten den IP67-Schutz über den gesamten Betriebsbereich von -25°C bis +85°C.

Mit einer Gesamtgröße von ca. 40 mm * 38 mm und einem Außendurchmesser von 20,2 mm lenkt das Winkeldesign das Kabel um 90° von der Steckfläche weg, was es ideal für die Verkabelung hinter Schalttafeln, in beengten Gehäusen und bei Installationen macht, bei denen gerade Steckverbinder zu Kabelbiegebelastungen führen würden.

Hauptmerkmale

IP67 Umweltschutz - Vollständig staubdicht und wasserdicht. Hält dem Eintauchen in 1 Meter Wasser für 30 Minuten stand. FPM/FKM-Elastomer-Dichtungen widerstehen Öl-, Kühlmittel- und chemischer Einwirkung für langfristige Dichtigkeit.
90° gewinkelter Kabelausgang - Rechtwinkliges Design lenkt das Kabel senkrecht zur Steckverbinderachse um. Eliminiert Kabelbiegebelastungen auf engstem Raum, hinter Schalttafeln und in dichten Installationsumgebungen.
12-polige Hochdichtekonfiguration - Zwölf unabhängige Stromkreise in einem einzigen M12-Steckverbinder-Fußabdruck. Unterstützt Multisensor-Arrays, Signalverteilung und komplexe E/A-Verkabelung bei gleichzeitiger Reduzierung der Steckverbinderanzahl und des Platzbedarfs auf der Schalttafel.
Vergoldete Messingkontakte - Messingkontakte mit Vergoldung liefern einen Kontaktwiderstand von ≤5mΩ und einen Isolationswiderstand von ≥100MΩ, was eine stabile Signalintegrität in störungsempfindlichen Industrieumgebungen gewährleistet.
Feldverdrahtbar – keine Crimpzangen erforderlich - Schraubklemme nimmt Kabel mit einem Durchmesser von 4–6 mm (PG7) oder 6–8 mm (PG9) auf. Abisolieren, einführen, festziehen – vollständige Verdrahtung vor Ort in unter 10 Minuten.

Technische Spezifikationen

Parameter	Spezifikation
Anwendbarer Standard	IEC 61076-2-101
Steckverbindertyp	M12 A-kodierte Buchse, feldverdrahtbar, gewinkelt (90°)
Polzahl	12
Gewindegröße	M21*1
Gesamtbreite	~40 mm
Gesamthöhe	~38 mm
Außendurchmesser	Ø 20,2 mm
Gehäuse-Crimpbasis Material	Zinklegierung, vernickelt
Steckverbinder-Mutter Material	Legierung / Messing, vernickelt
Kontaktmaterial	Vergoldetes Messing
Kontaktträgermaterial	PA (Polyamid), Schwarz
Dichtungsmaterial	FPM / FKM (Fluorelastomer)
Nennstrom	1,5A
Nennspannung	30V
Isolationswiderstand	≥ 100 MΩ
Kontaktwiderstand	≤ 5 mΩ
Verschmutzungsgrad	3
Betriebstemperatur	-25°C bis +85°C
Mechanische Lebensdauer	> 100 Steckzyklen
Schutzart	IP67
Kodierung	A-kodiert
Anschlusstyp	Schraubverbindung
Kabelausgangsdurchmesser	4–6mm (PG7) / 6–8mm (PG9)

Abmessungen

Gewindestandard: M21*1
Gesamtbreite: ~40 mm
Gesamthöhe: ~38 mm
Außendurchmesser: Ø 20,2 mm
Kabelausgang: 4–6mm (PG7) / 6–8mm (PG9)
Ausrichtung: Gewinkelt (90°)
Steckkompatibilität: Alle M12 A-kodierten 12-poligen Stecker

Pinbelegung (12-polige A-kodierte Buchse)

Die 12-polige Konfiguration ordnet die Kontakte in einem einzigen Kreis im Inneren des M12-Buchsensteckers an, gemäß dem IEC 61076-2-101 A-kodierten Standard:

12 Pins gleichmäßig in einem kreisförmigen Muster verteilt
Standard A-kodierte Keilnutpositionierung (Buchse)
Vollständig kompatibel mit jedem M12 A-kodierten 12-poligen Stecker von allen großen Herstellern

Anwendungen

Der 12-polige M12 gewinkelte Buchsenstecker ist speziell für Anwendungen konzipiert, bei denen Platzbeschränkungen einen 90° Kabelausgang erfordern:

Sensorverkabelung auf engstem Raum: Anschlüsse hinter Schalttafeln, bei denen gerade Steckverbinder zu Kabelbiegungen führen oder Biegeradiusgrenzen überschreiten würden
Dichte Schaltschränke: Hochdichte E/A-Schalttafeln, bei denen eine senkrechte Kabelführung die Raumeffizienz und Luftzirkulation maximiert
Verteilerdosen für Multisensoren: Zusammenführung von Signalen von 12 Sensoren an einem einzigen Verteilerpunkt in beengten Gehäusen
Robotik & Antriebssysteme: Rückführverkabelung für mehrachsige Motorsteuerungen und Encoder-Cluster in engen mechanischen Baugruppen
Prozessautomatisierung: Sensorarrays für Temperatur-, Druck-, Näherungs- und Füllstandüberwachung, bei denen das Kabelmanagement entscheidend ist
Fördersysteme: Zentralisierte Sensorverkabelung entlang von Förderbändern, bei denen Kabel senkrecht austreten müssen, um Interferenzen mit beweglichen Teilen zu vermeiden
HLK & Gebäudeautomation: Mehrzonen-Thermostat- und Dämpfersteuerungsanschlüsse in kompakten Steuerpanels
Landmaschinen: Sensorarrays für Bodenfeuchte, Temperatur und GPS-Führung, bei denen Kabel entlang des Maschinenrahmens verlegt werden müssen
Wasser- & Abwasseraufbereitung: IP67-zertifizierte Mehrkanalanschlüsse für Füllstandsensoren, pH-Sonden und Durchflussmesser in feuchten Umgebungen mit begrenztem Kabelverlegungsraum
Lebensmittel- & Getränkeverarbeitung: Spülwassergeschützte Installationen, bei denen der gewinkelte Kabelausgang das Ansammeln von Wasser an der Steckverbinderschnittstelle verhindert

Gewinkelt vs. Gerade: Wann die 90°-Version wählen

Faktor	Gewinkelt (90°)	Gerade (0°)
Kabelausgangsrichtung	Senkrecht zur Steckachse	In einer Linie mit der Steckachse
Platz hinter der Schalttafel	Benötigt weniger Tiefe	Benötigt mehr Tiefe
Kabelbiegebelastung	Eliminiert scharfe Biegungen	Kann externe Biegeentlastung erfordern
Dichte Schalttafelinstallationen	Ideal für nebeneinander liegende Steckverbinder	Kann Kabelinterferenzen verursachen
Spülwasserumgebungen	Kabel verläuft nach unten, reduziert das Risiko des Wassereintritts	Kabel kann Wasser am Steckverbinder ansammeln
Ästhetische Verlegung	Saubereres Kabelmanagement entlang von Oberflächen	Kabel ragen gerade heraus

Wählen Sie die gewinkelte Version, wenn der Platz hinter der Schalttafel begrenzt ist, wenn Kabel entlang einer Oberfläche verlegt werden müssen und nicht herausragen sollen, oder wenn mehrere Steckverbinder nebeneinander installiert sind und Kabelinterferenzen ein Problem darstellen.

Installationsanleitung

Kabel vorbereiten: Abisolieren Sie den Außenmantel, um 12 einzelne Leiter freizulegen. Stellen Sie sicher, dass der Gesamtdurchmesser des Kabels der Größe der Kabelverschraubung entspricht – 4–6 mm für PG7 oder 6–8 mm für PG9.
Komponenten auffädeln: Führen Sie das Kabel in der richtigen Reihenfolge durch die Überwurfmutter, den Kabelverschraubeinsatz (PA) und den FPM-Dichtring.
Drähte anschließen: Stecken Sie jeden der 12 Leiter in seine vorgesehene Buchsenklemme. Ziehen Sie jede Schraube fest – vermeiden Sie Überdrehen, um Beschädigungen der Kontakte zu vermeiden.
Gehäuse montieren: Schieben Sie das Buchsensteckergehäuse über die angeschlossenen Kontakte und richten Sie die A-kodierte Keilnut aus.
Abdichten und festziehen: Schrauben Sie die Überwurfmutter auf das M21*1 Gehäusegewinde. Ziehen Sie sie von Hand fest, bis die FPM-Dichtung gleichmäßig um das Kabel komprimiert ist.
Überprüfen: Stellen Sie sicher, dass alle 12 Pins richtig sitzen, das Gehäuse vollständig verschraubt ist und das Kabel nicht herausgezogen werden kann. Testen Sie die Durchgängigkeit aller 12 Stromkreise vor der Inbetriebnahme.
Steckverbinder ausrichten: Der 90° gewinkelte Körper ermöglicht es Ihnen, den Steckverbinder vor dem endgültigen Festziehen in die gewünschte Kabelausgangsrichtung zu drehen.

Vollständiges Produktsortiment – M12 A-kodierte Buchse, feldverdrahtbar, gewinkelt (90°)

Pinbelegung	Pins	Anschluss	Kodierung	Strom	Spannung	Winkel	Kabel Ø	Teilenummer
○○○	3	Schraube	A-CODE	4A	250V	Gewinkelt	4–6mm (PG7)	H1203FA-7
○○○	3	Schraube	A-CODE	4A	250V	Gewinkelt	6–8mm (PG9)	H1203FA-9
○○○○	4	Schraube	A-CODE	4A	250V	Gewinkelt	4–6mm (PG7)	H1204FA-7
○○○○	4	Schraube	A-CODE	4A	250V	Gewinkelt	6–8mm (PG9)	H1204FA-9
○○○○○	5	Schraube	A-CODE	4A	60V	Gewinkelt	4–6mm (PG7)	H1205FA-7
○○○○○	5	Schraube	A-CODE	4A	60V	Gewinkelt	6–8mm (PG9)	H1205FA-9
○○○○○○○○	8	Schraube	A-CODE	2A	30V	Gewinkelt	4–6mm (PG7)	H1208FA-7
○○○○○○○○	8	Schraube	A-CODE	2A	30V	Gewinkelt	6–8mm (PG9)	H1208FA-9
○○○○○○○○○○○○	12	Schraube	A-CODE	1,5A	30V	Gewinkelt	4–6mm (PG7)	H1212FA-7
○○○○○○○○○○○○	12	Schraube	A-CODE	1,5A	30V	Gewinkelt	6–8mm (PG9)	H1212FA-9

Häufig gestellte Fragen

F1: Was ist der Nennstrom und die Nennspannung für den 12-poligen M12 gewinkelten Buchsenstecker?

Der 12-polige M12 A-kodierte gewinkelte Buchsenstecker ist mit 1,5 A pro Pin bei 30 V AC/DC bewertet. Die reduzierten Strom- und Spannungsangaben im Vergleich zu Steckverbindern mit geringerer Polzahl (z. B. 3/4-polig bei 4 A/250 V) ergeben sich aus der kleineren Kontaktgröße und dem engeren Pinabstand, die erforderlich sind, um 12 Pins im M12-Gehäuse unterzubringen. Er ist für Signalpegel und Niederspannungsanwendungen konzipiert, nicht für die Stromverteilung.

F2: Was bedeutet "gewinkelt" oder "90°" bei diesem Steckverbinder?

Die gewinkelte (90°) Version lenkt den Kabelausgang senkrecht zur Steckachse des Steckverbinders um. Anstatt dass das Kabel gerade vom Steckverbinder wegführt, tritt es im rechten Winkel aus. Dies ist ideal für Installationen hinter Schalttafeln, in engen Gehäusen oder wenn Kabel entlang einer Oberfläche verlegt werden müssen, anstatt nach außen zu ragen. Das Winkeldesign reduziert auch die Kabelbiegebelastung und kann helfen, das Ansammeln von Wasser an der Steckverbinderschnittstelle in Spülwasserumgebungen zu verhindern.

F3: Was ist der Unterschied zwischen PG7 und PG9 Kabelverschraubungen?

PG7 und PG9 beziehen sich auf den Standard der Kabelverschraubungsgröße. PG7 nimmt Kabel mit einem Außendurchmesser von 4–6 mm auf, während PG9 Kabel mit einem Außendurchmesser von 6–8 mm aufnimmt. Wählen Sie die passende Größe der Kabelverschraubung für den Außendurchmesser Ihres Kabels, um eine ordnungsgemäße Abdichtung und Zugentlastung zu gewährleisten. Die Verwendung der falschen Größe der Kabelverschraubung beeinträchtigt die IP67-Bewertung – eine PG7-Kabelverschraubung mit einem 8-mm-Kabel dichtet nicht ab, und eine PG9-Kabelverschraubung mit einem 4-mm-Kabel greift nicht richtig.

F4: Ist der 12-polige M12 gewinkelte Buchsenstecker mit 8-poligen oder 5-poligen Steckern kompatibel?

Nein. Der 12-polige M12 A-kodierte Buchsenstecker passt nur zu 12-poligen A-kodierten Steckern. M12-Steckverbinder mit unterschiedlichen Polzahlen haben unterschiedliche Keilnutpositionen und Pinbelegungen – sie sind konstruktionsbedingt physisch inkompatibel. Dies verhindert falsche Verbindungen, die Geräte beschädigen oder Sicherheitsrisiken verursachen könnten. Die gewinkelte oder gerade Ausrichtung hat keinen Einfluss auf die Steckkompatibilität.

F5: Kann dieser 12-polige Steckverbinder digitale Signale wie IO-Link übertragen?

Ja. Der 12-polige M12 A-kodierte gewinkelte Buchsenstecker unterstützt die Übertragung digitaler Signale, einschließlich IO-Link, PROFINET und anderer industrieller Kommunikationsprotokolle auf Signalebene. Für Hochgeschwindigkeitsdatenprotokolle wie Ethernet (100 Mbps+) sollten Sie jedoch D-kodierte oder X-kodierte M12-Steckverbinder in Betracht ziehen, die für die Datenübertragung optimiert sind. Der 12-polige A-kodierte Steckverbinder eignet sich am besten für Standard-Sensorsignale, Gleichstromversorgung und digitale E/A mit geringer Geschwindigkeit.

F6: Was ist der Unterschied zwischen 12-polig A-kodiert und 12-polig X-kodiert?

Beide unterstützen 12 Pins, dienen aber unterschiedlichen Zwecken. A-kodierte Steckverbinder sind für die Signalverkabelung von Sensoren/Aktoren bei niedriger Spannung (30 V, 1,5 A) ausgelegt. X-kodierte Steckverbinder sind für die Hochgeschwindigkeitsdatenübertragung (bis zu 10 Gbit/s) ausgelegt und nicht mit A-kodierten austauschbar. Sie haben unterschiedliche Keilnuten und können nicht miteinander verbunden werden.

F7: Wie überprüfe ich die IP67-Abdichtung nach der Feldinstallation?

Stellen Sie nach der Verdrahtung sicher: (1) Der FPM/FKM-Dichtring sitzt gleichmäßig um das Kabel ohne Lücken; (2) Die Überwurfmutter ist handfest angezogen, bis sich das Kabel nicht mehr bewegen lässt; (3) Das Gehäusegewinde ist vollständig eingerastet, ohne über Kreuz zu greifen. Bei gewinkelten Steckverbindern stellen Sie außerdem sicher, dass die 90° Körperausrichtung für Ihre Kabelverlegerichtung korrekt ist, bevor Sie sie endgültig festziehen. Die IP67-Bewertung ist nur dann gewährleistet, wenn der Steckverbinder ordnungsgemäß montiert und mit einem kompatiblen Stecker verbunden ist.

F8: Welche Materialien werden in diesem Steckverbinder verwendet?

Die Steckverbinder-Mutter besteht aus Legierung/Messing mit Nickelbeschichtung. Die Kontakte sind aus vergoldetem Messing. Der Kontaktträger ist aus schwarzem PA (Polyamid)-Kunststoff. Das Crimpbasisgehäuse besteht aus einer Zinklegierung mit Nickelbeschichtung. Die Dichtung verwendet FPM/FKM (Fluorelastomer)-Ringe, die Ölen, Chemikalien und UV-Strahlung von -25°C bis +85°C widerstehen.

F9: Wann sollte ich gewinkelt statt gerade wählen?

Wählen Sie die gewinkelte Version, wenn: der Platz hinter der Schalttafel oder dem Gehäuse begrenzt ist; Kabel entlang einer Oberfläche verlegt werden müssen, anstatt gerade herauszuragen; mehrere Steckverbinder nebeneinander installiert sind und gerade Kabel sich gegenseitig behindern würden; Sie die Kabelbiegebelastung am Austrittspunkt reduzieren möchten; oder in Spülwasserumgebungen, wo ein nach unten gerichteter Kabelausgang verhindert, dass sich Wasser am Steckverbinder sammelt.
