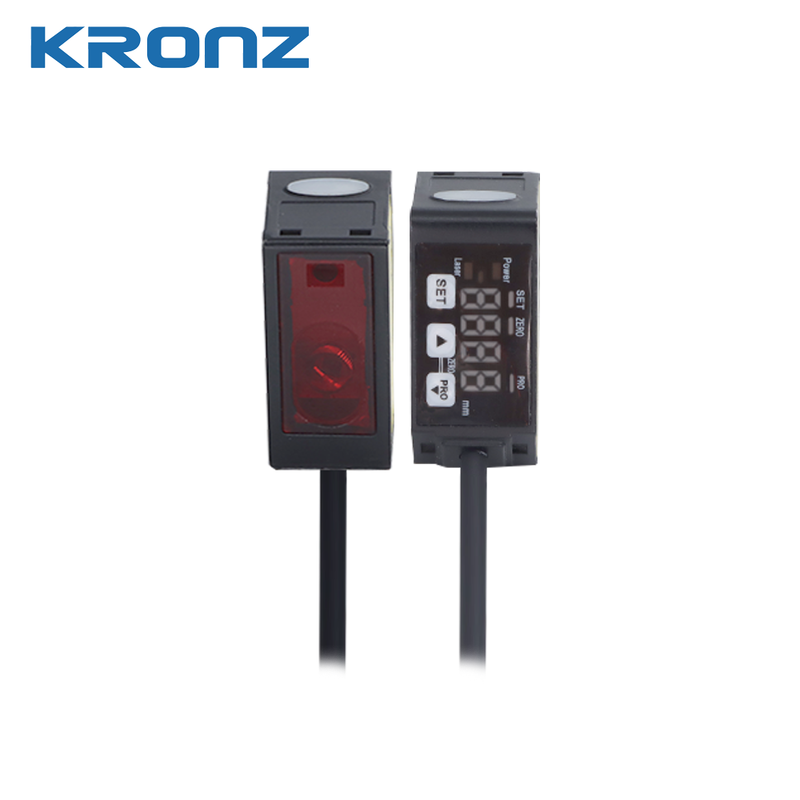

KD25-30-Serie CMOS-Laserverlagerungssensor mit 30 mm Detektionsweite, 10 μm Wiederholbarkeit und IP67-Schutz

Markenbezeichnung:	KRONZ
Modellnummer:	KD25-30-Serie
Mindestbestellmenge:	10 Stück
Preis:	Verhandlungsfähig
Verpackungsdetails:	Papierschachtelverpackung
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

Guangdong, China

Zertifizierung:

Dokument:

Gehäusematerial:

Hauptkörper: Aluminiumdruckguss. Vordere Abdeckung: Acryl

Wiederholbarkeit:

Aktuell:

Ausgangsbereich: 4–20 mA. Lastwiderstand: 300 Ω oder weniger

Entfernung zur Erkennung:

30 ± 5 mm

Strahldurchmesser:

Ca. Φ50μm

Verbindung:

0,15 mm Durchmesser, 5-adriges Verbundkabel, 2 m

Stromspannung:

Ausgangsbereich: 0 – 5 V Ausgangsimpedanz: 100 Ω

Gewicht:

Ca. 85g

Versorgungsmaterial-Fähigkeit:

100.000 Stück pro Monat

Produktbeschreibung

CMOS-Laser-Wegsensoren der Serie KD25-30

30-mm-Hochpräzisions-Laser-Wegsensoren mit NPN- und PNP-Schaltausgang oder Dual-Ausgang

Die KRONZ KD25-30-Serie ist eine Familie hochpräziser CMOS-Laser-Wegsensoren, die für 30-mm-Messanwendungen entwickelt wurden. Die Serie umfasst vier Modelle mit NPN- oder PNP-Ausgängen und entweder Schaltausgangs- oder Doppelausgangskonfigurationen, sodass Ingenieure den am besten geeigneten Sensor für die digitale Erkennung oder analoge Wegmessung auswählen können.

Schutzklasse

CMOS-Laser

Technologie

30 mm

Erkennungsentfernung

10 μm

Wiederholbarkeit

Laser der Klasse 2

Sicherheitsklasse

Kurzspezifikationen

Artikel	Spezifikation
Serie	KD25-30
Erkennungsentfernung	30 ±5 mm
Lasertyp	Roter CMOS-Laser
Laserklasse	Klasse 2
Wiederholbarkeit	10 μm
Linearität	±0,2 % FS
Schutz	IP67
Gehäuse	Aluminiumdruckguss
Ansprechzeit	1,5 / 5 / 10 ms

Verfügbare Modelle

Modell	Ausgabetyp	Ausgabemodus	Analoger Ausgang
KD25-30N	NPN	Ausgang schalten	--
KD25-30N2	NPN	Dualer Ausgang	0-5V
KD25-30P	PNP	Ausgang schalten	--
KD25-30P2	PNP	Dualer Ausgang	0-5V

Ausgabekonfiguration

Ausgang schalten

Geeignet für:

Objekterkennung
Anwesenheitserkennung
Positionsauslöser
Grenzwerterkennung
SPS-Digitaleingang

Anwendbare Modelle:

KD25-30N KD25-30P

Dualer Ausgang

Bietet:

Ausgang schalten
Analoger Spannungsausgang

Geeignet für:

Entfernungsmessung
Höhenmessung
Dickenprüfung
Präzise Positionierung

Anwendbare Modelle:

KD25-30N2 KD25-30P2

NPN-Ausgang

Kompatibel mit:

Mitsubishi PLC
Omron PLC
Delta PLC

PNP-Ausgang

Kompatibel mit:

Beckhoff SPS
Schneider PLC

Schaltpläne

DC-PNP-Ausgangsverdrahtung

Passend für KD25-30P, KD25-30P2

DC-NPN-Ausgangsverkabelung

Passend für KD25-30N, KD25-30N2

Mechanische Abmessungen

Kompaktes Gehäuse: 20 * 25 * 44 mm mit zwei Befestigungslöchern und 2 m Verbundkabel

20 * 25 * 44 mm

Abmessungen

Einfache Installation

Montage

2 m Kabel

Länge

Große LED

Indikator

Technische Spezifikationen

Artikel	Spezifikation
Modell	KD25-30P2
Produkttyp	CMOS-Laser-Wegsensor
Ausgabetyp	PNP
Erkennungsentfernung	30 ±5 mm
Wiederholbarkeit	10 μm
Linearität	±0,2 % FS
Lichtquelle	Roter Halbleiterlaser der Klasse 2
Laserwellenlänge	655 nm
Strahldurchmesser	Ca. Φ50 μm
Versorgungsspannung	12-24 VDC ±10 %
Aktueller Verbrauch	≤40 mA (24 V DC)
Ansprechzeit	1,5 / 5 / 10 ms wählbar
Analoger Ausgang	0-5 V
Schutzklasse	IP67
Gehäusematerial	Aluminiumdruckguss
Kabellänge	2 m
Betriebstemperatur	-10°C bis +40°C
Lagertemperatur	-20°C bis +60°C
Gewicht	Ca. 85 g

Anwendungen

Hauptanwendungen der 30-mm-Serie:

PCB-Inspektion

Elektronische Komponenten

IC-Positionierung

Steckererkennung

Präzisionsbefestigung

Roboter-Endeffektor

SMT-Ausrüstung

Halbleiterausrüstung

Präzisionsmontage

Laborautomatisierung

Leitfaden zur Modellauswahl

Anwendung	Empfohlenes Modell
Digitale Erkennung	KD25-30N
Digitale Erkennung (PNP)	KD25-30P
Präzisionsmessung	KD25-30N2
Analoge Messung	KD25-30P2

Schaltausgang vs. Dualausgang

Besonderheit	Ausgang schalten	Dualer Ausgang
Objekterkennung	✔	✔
Entfernungsmessung	✘	✔
Analoges Signal	✘	✔
SPS-Steuerung	✔	✔
Positionskontrolle	Beschränkt	Exzellent
Dickenprüfung	✘	✔

Wann sollte ich „Switch Output“ wählen?

Geeignet für:

Anwesenheitserkennung
Sortierung
Zählen
SPS-Trigger

Wann sollte ich Dual Output wählen?

Geeignet für:

Dicke
Höhe
Distanz
Position
Roboterführung

Häufig gestellte Fragen

Was ist der Unterschied zwischen KD25-30P und KD25-30P2?

Der KD25-30P bietet nur einen PNP-Schaltausgang für die digitale Objekterkennung, während der KD25-30P2 über ein Dual-Output-Design verfügt, das einen PNP-Schaltausgang mit einem 0-5-V-Analogausgang kombiniert, wodurch er sowohl für die Erkennung als auch für die kontinuierliche Wegmessung geeignet ist.

Was ist der Unterschied zwischen KD25-30N und KD25-30N2?

KD25-30N ist mit einem NPN-Schaltausgang ausgestattet, während KD25-30N2 zusätzlich zum NPN-Schaltausgang einen 0-5-V-Analogausgang hinzufügt, der eine präzise Abstandsmessung neben digitaler Steuerung ermöglicht.

Welches Modell soll ich wählen?

Wählen Sie das Modell basierend auf Ihrem Steuerungssystem und Ihren Anwendungsanforderungen:

KD25-30N- NPN-Schaltausgang
KD25-30N2- NPN-Doppelausgang
KD25-30P- PNP-Schaltausgang
KD25-30P2- PNP-Doppelausgang

Was ist Dual-Output?

Dual Output kombiniert einen Schaltausgang für die SPS-Steuerung mit einem analogen Spannungsausgang für kontinuierliche Messungen, sodass ein einziger Sensor sowohl die Erkennung als auch die Verschiebungsmessung durchführen kann.

Wie groß ist der Schaltabstand?

30 ±5 mm.

Ist der Sensor für hochpräzise Inspektionen geeignet?

Ja. Mit einer Wiederholgenauigkeit von 10 μm und CMOS-Lasertechnologie ist die KD25-30-Serie für präzise Inspektions-, Positionierungs- und Qualitätskontrollanwendungen konzipiert.
